露天煤矿智能车辆防撞预警系统
技术方案
1、主要技术原理及实现的功能
重型卡车与辅助车辆之间的防撞预警:在重型卡车和辅助车辆上分别安装防撞预警仪。两类预警仪都采用GPS定位技术,区域射频网络技术,在大型设备和辅助车辆之间建立防撞预警机制。通过双RF射频技术和卫星定位技术,使车辆在区域(80m内)进行射频通讯,互传各自的位置坐标,快速求出相对距离和方位,当卡车与小车接近到一定范围时,通过语音报告其位置和朝向,并按接近的距离给出不同的语音提示。语音防撞预警系统如图1所示。

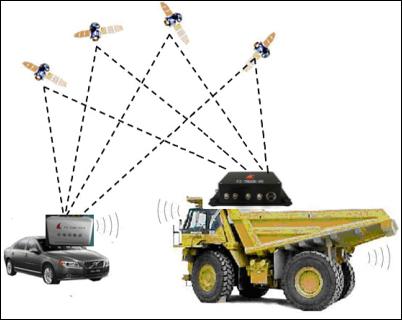

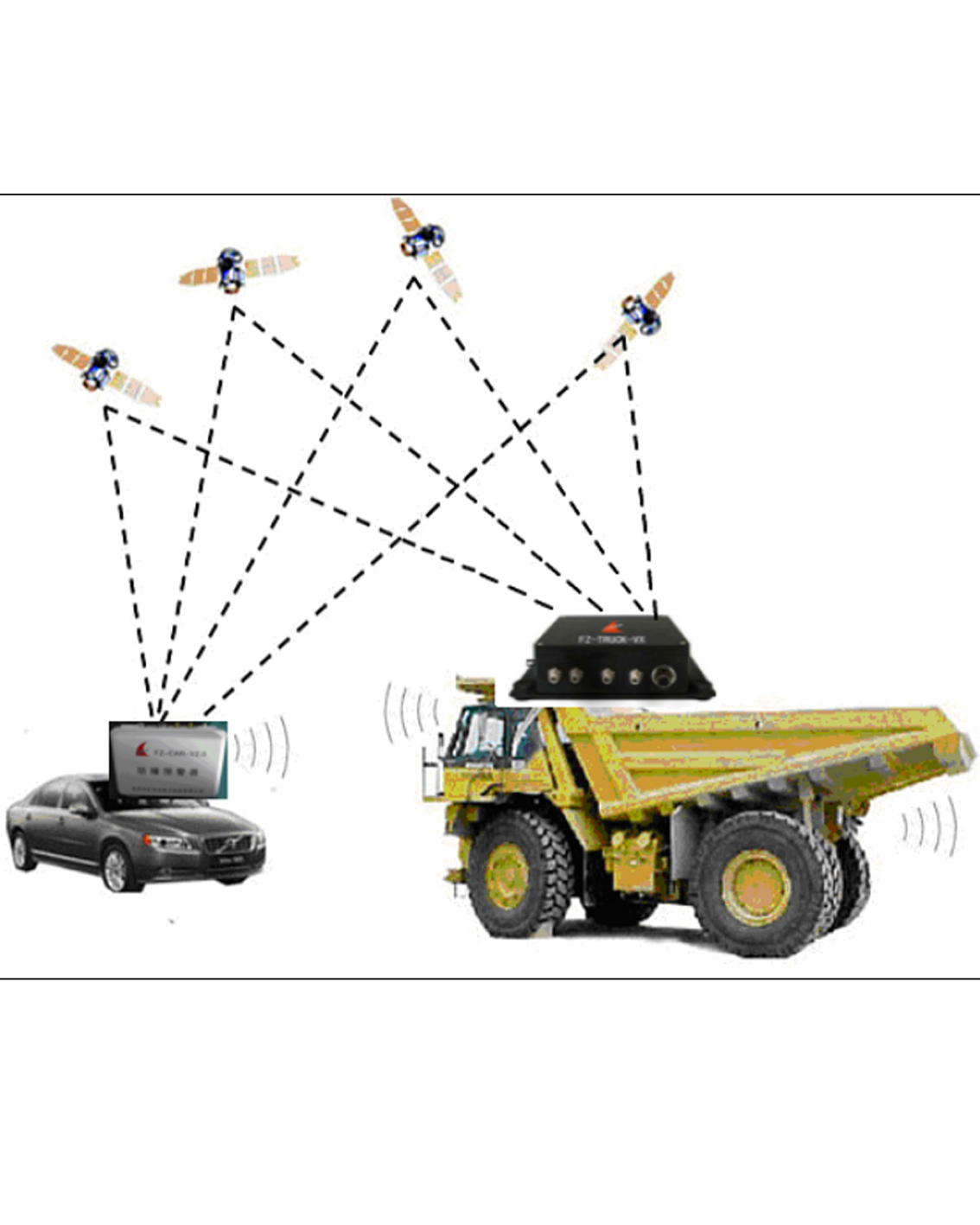

图1. 卡车与小车防撞预警系统图
2、主要功能:
1)大车与小车系统:
在重型卡车和辅助车辆上分别安装“防撞预警仪”,通过该预警仪内的GPS卫星定位功能,实时接收卫星信号,将车辆的位置坐标通过控制器采集存储下来,并通过RF射频模块使80米范围内接近的车辆自动组成无线通讯网络,在网络内互传GPS数据信息。可得知临车的距离,速度,方位等,当车辆之间接近到一定距离后进行语音报警。图2、图3分别是大型车辆和辅助车辆上安装的语音防撞预警设备示意图。

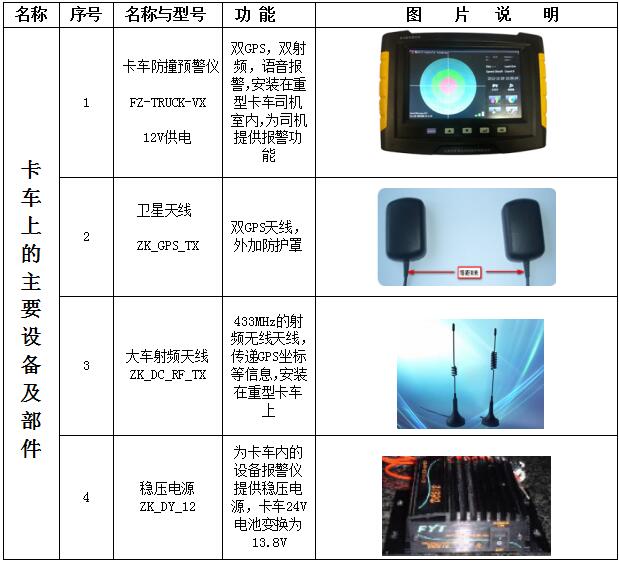

图2. 大型卡车防撞预警设备

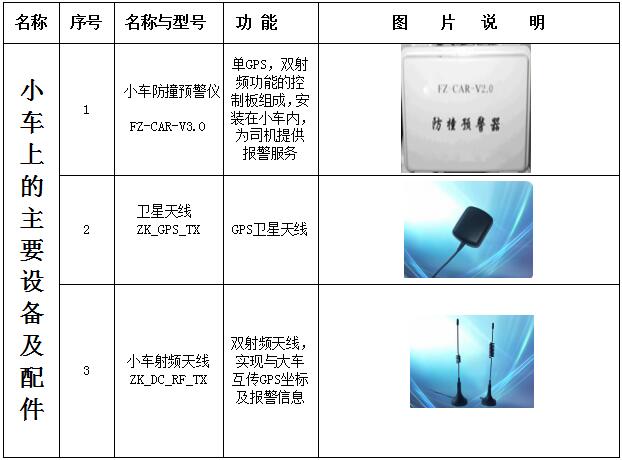

图3. 小车防撞报警设备
2)该防撞预警系统的功能如下:
l GPS卫星定位功能:采用双GPS定位技术,给出实时的卡车位置坐标;
l 无线射频通讯功能:采用射频通讯技术,将卡车位置坐标与周围小车互换;
l 语音报警功能:通过语音功能,告诉司机周围车辆的存在,给出预警信号.
3、预警机制的建立

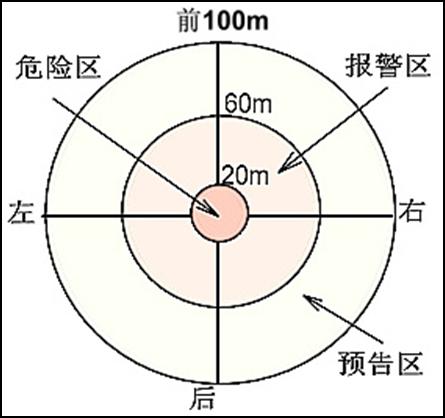

图4.报警区域图
1. 屏幕上分为三个区:
1) 显示区(100—60m)显示临近车辆距离及位置
2) 报警区(60—30m) 语音报临近车辆距离及位置
3) 危险区(20-30m)语音报“危险”
2. 超前预警:
语音报警时间约1秒,当语音结束时车子已不是刚才的位置,而且司机的也要有一个反应时间,为此,我们采用超前预警机制。根据车子的速度来定,一般定为2秒。
4、达到的技术指标
l 双GPS技术:双GPS卫星定位使各种车辆的位置信息得以快速确定,预警车辆之间的相对距离精度:接近差分精度,即单点小于2.5m(CEP);可识别运动中的车体朝向;
l 双RF射频:双频段使大车与小车独立地快速互传信息,无线通讯频率:433MHz和404MHz;无线射频通讯距离:车与车通讯距离小于100米;
l 语音报警功能:能以语音的形式为司机提示各类不同的报警信息。
5、本车辆防撞预警达到以下技术要求:
l 全天候自动预警:本产品结合露天矿道路特点和行车环境,提出了露天矿区车辆运行安全预警解决方案。系统以双GPS定位车辆坐标及车辆方位,射频双向无线数据通讯为主要技术手段,实现了矿区车辆全天候安全运行的自动预警功能;
l 斜坡弯道处处有效:在斜坡道拐弯处,即上下台阶道路的交汇点,本系统能有效的给出对方行驶的车辆,达到预警的目的;
l 视线屏障遮不住:在风沙、浓雾和恶劣天气的情况下,本系统能有效的提供预警信息,无线射频技术能穿透这些视线屏障,为司机的安全行车提供了保障;
l 夜晚行车有提醒:在夜晚行车,视线不清的情况下,本系统能为司机实时提供周围是否有车辆的存在。特别是在司机在困倦欲睡的时候,周围如果有车辆出现,必有语音报警,使司机立即清醒,避免交通事故的发生;
l 提前预警最重要:露天矿行车安全最关键因素是在一定的距离范围内提前预警,让司机知道周围是否有车辆的存在,及早作好会让的准备。这也是本车辆防撞预警系统的关键功能,为车辆的安全生产提供了现代化的技术手段
l 区分车辆种类。采用不同的形状代表不同类型的车辆,给司机以区别。
(三)系统构成
(四)安装方案

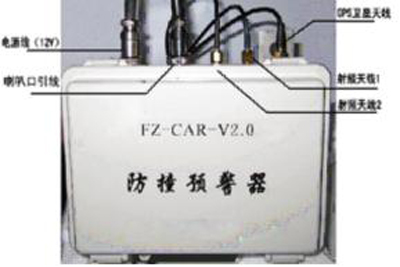

1、辅助设备的安装:指挥车防撞预警仪(FZ-CAR-V2.0)安装在驾驶室内的倒车后视镜上面,工程辅助车辆防撞预警仪(FZ-CAR-V2.0)安装在仪表盘上面或根据车辆情况选择合适位置,电源直接从车上取12V电源。GPS天线和射频天线根据车辆情况放在车外驾驶室顶上(磁盘吸附)。
2、卡车的安装:卡车安装,需要安装卡车防撞预警仪FZ-TRUCK-V2.0、稳压电源ZK_DY_12等。
3、卡车防撞预警仪:安装在驾驶室仪表盘侧面的台面上,防撞预警仪自带万向可调节固定支架,支架底座用螺栓固定在台面上。针对特殊情况安装位置可以根据司机室的具体情况来布置。
4、稳压电源:稳压电源的首端接入卡车的24V直流电源,末端接到防撞预警仪的电源上。稳压电源的位置可以根据司机室的具体情况来布置。
(五)与其它技术比较
1、技术成熟程度:
RF射频通讯和GPS卫星定位技术已在工业现场应用多年,器件运行可靠,定位准确,可实现全天候定位跟踪。RF射频技术也是近几年来发展最快的高新技术,如蓝牙技术等。而图像识别技术(机器视觉)是通过对图像的数字处理,分析来定位的,在近距离解决皮带上工件质量好坏比较适用,而对于露天矿采场远距离预警则能力有限。
2、 工业现场维护:
以卫星定位和射频技术为核心的卡车防撞预警仪,设备安装在司机室内,并已完成产品从研发到生产的过度,产品运行稳定,不需专门维护。而视频图像产品,需要把摄像头(3个)安装到司机室外面,镜头需要经常清理,遇到雨雪灰尘等天气,泥水会遮挡镜头,安全出现隐患,维护也较困难。
3、 风沙烟尘:
在内蒙地区,风沙烟尘在冬季和春季及为常见,RF卡车防撞预警仪,由于是射频信号,在风沙到来时,无线信号不受影响。而图像预警仪视线被风沙遮挡,预警效果较差。
4、 大雾雨雪:
在大雾天气也是一样,RF卡车防撞预警仪的无线射频,可穿过浓雾雨雪,照常预警,对安全生产有极大的帮助。而视频图像根本没有可能在这样的环境下预警。
5、 采场斜坡道转弯处的提前预警:

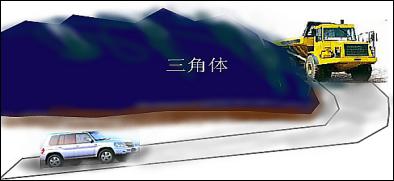

在露天矿采场,运输道路一般是布置在斜坡道上,上下台阶通过斜坡道连接,在上下两个斜坡道的转弯处,由于有三角岩体的遮挡,经常在这个地段出现事故。RF卡车防撞预警仪在斜坡道的转弯附近,早早就将临车的信号提前送给对方,起到防撞预警作用。而图像射频防撞预警仪只能当两车相对时才能看到对方,但这时为时已晚,车辆可能已撞在了一起。
6、 夜晚光线不足:
露天矿生产是全天候的,当夜晚光线不足时,GPS和RF射频不会受到影响,而视频图像就会受到影响,尽管采用红外补偿,也在距离上满足不了实际的需要。
7、 报警距离:

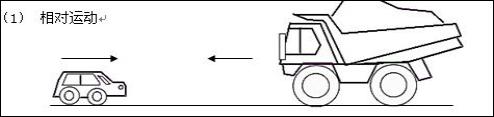

经过研究,一般两车对向行驶,在大车25km/h,小车为40km/h,若按反应时间2-3秒,超前距离应在50-60m,RF防撞预警仪的预警范围可在100m以内,而视频图像的预警距离很有限,特别在夜晚,不能解决对超速车辆的防撞报警。
